构造与工作原理

GPM盘磨机为立式结构 包括磨盘装置、磨辊及摇臂加压装置、传动装置、整体机架、进料、出料装置等组成。传动装置安装在磨盘的下部，工作时电动机通过传动机构带动磨盘旋转， 物料通过安装在磨盘正上方的进料口进入磨机，落在磨盘的中心，匀速旋转的磨盘产生的离心力将物料向外分散、铺平，在磨盘上形成一定厚度的、均匀的料层。物料在离心力作用下顺磨盘的圆周向外运动，在经过磨盘和磨辊形成的工作区域时，磨盘上的物料受磨辊的多次碾压，并在磨辊压力的作用下被粉碎，磨辊的压力来自于液压油缸或弹簧(仅小机型采用)的压力。被粉碎的物料在离心力的不断作用下，向磨盘边缘移动，直至从磨盘边缘的挡料圈上溢出,落入出料口排出磨机。

主要特点

1、结构优越: GPM盘磨机设计将磨辊装置安装在磨机的上部采用4 辊的结构，一般中型立式磨只有2至3个磨辊，采用4个磨辊既优化了磨矿参数，提高了磨机的磨矿效率，也便于磨辊的更换和维修。

2、能耗降低: 采用料床粉磨原理，磨矿效率高，比球磨机省电50- 60%，比雷蒙机节电20-30%。

3、易损件寿命长: 磨辊和衬板间没有接触并保持有适当间隙，且优化的设计参数减小了物料在磨矿过程中与研磨体(易损件)的滑动摩擦，采用高合金耐磨材料，大大提高了研磨体(易损件)的使用寿命。

4、适应范围广: 既可作圈流粉磨系统，也可作预粉磨；成品粒度从-6目至325目均可；可作干法磨，也可作湿法磨；可适用于硬物料的粉磨。

5、场地占用少: 整机结构紧凑、占地面积小、土建投资省。

6、环保性能好: 噪音小于80dB，无扬尘、振动。

主要应用范围

1、粗粉粉磨应用

盘磨机独特的结构决定其生产的石灰石粉粒度分布均匀，细分比例非常少，特别适合用于CFB锅炉石灰石脱硫，系列化的产品能满足各种产能的需要。

2、单机粉磨应用

在球团返料等特殊行业，盘磨机一次粉磨即可达到产品细度要求，既节约资源又环保。

3、预粉磨应用

盘磨机可以做为球磨机的预磨设备，提高球磨机的产能。华杰盘磨可干、湿两用，适应能力特别强。

4、细粉粉磨工艺和应用

对于中等以下硬度的物料，盘磨机可以和选粉机组成圈流系统，生产325目以内的细粉。

5、在锂电材料行业焙烧料粉磨生产线中，盘磨机出料粒度分布均匀，提锂效果更好，盘磨机的优势显著。

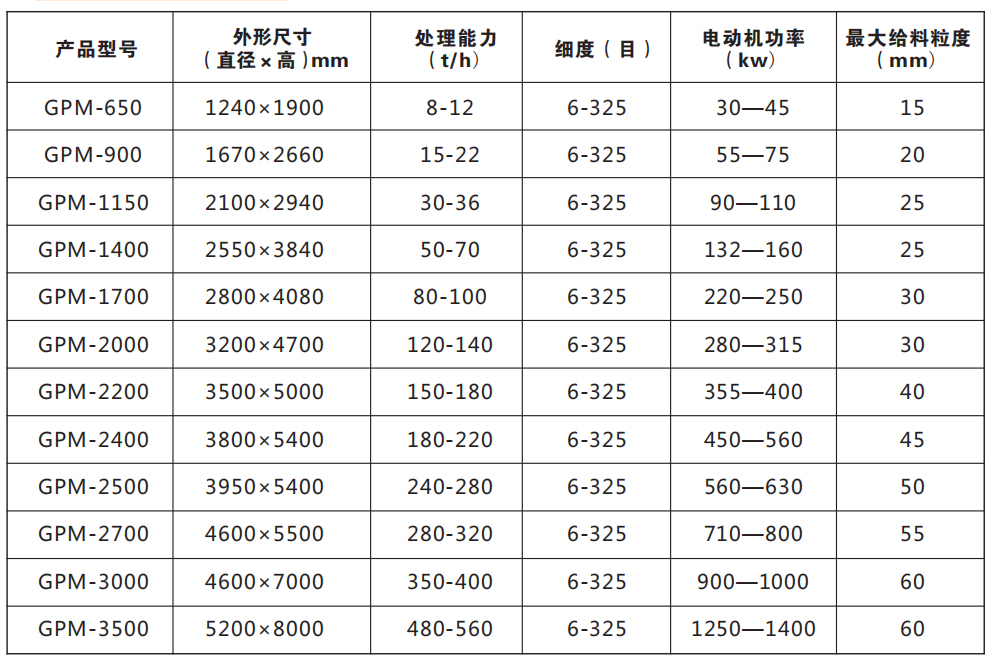

技术参数表
